Popis produktu
Tento stroj na presné rezanie plechu z kremíkovej ocele sa používa hlavne na rezanie a vŕtanie kovových materiálov, ako je nehrdzavejúca oceľ, uhlíková oceľ, kremíková oceľ, legovaná oceľ, lisovacia oceľ, medený substrát a hliníkový substrát.

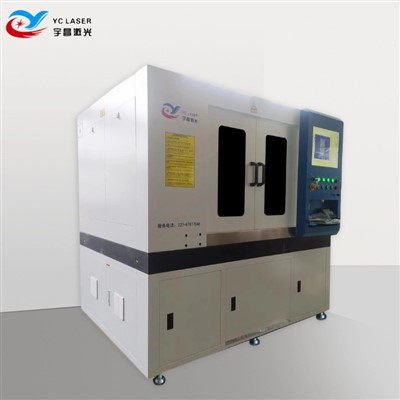

Úvod do zariadenia
Tento laserový rezací stroj z kremíkovej ocele využíva 3000 W-vysokovýkonný vláknový nanosekundový laser, veľkoformátový{4}}pracovný stôl s rozmermi 1250 × 1250 mm a je vybavený automatickým polohovacím systémom CCD s vysokým{5}}rozlíšením a šošovkou, ktorá dokáže presne identifikovať rôzne body značky. Často sa používa na presné rezanie statora a rotora veľkých motorov a možno ho použiť aj na jadrové spracovanie veľkých veterných turbín a vodných turbín, ako aj na laminovanie motorov.
Prečo si vybrať nás?
Veľká-výrobná kapacita:
Vyváženie spracovania jedného-veľkého{1}}kusu s rozložením viacerých{2}}kusov a dávkové rezanie na maximalizáciu výrobnej kapacity
Plne automatizovaná integrácia:
Môže byť vybavený plne automatickým systémom nakladania a vykladania na dosiahnutie bezobslužného automatizovaného spracovania a výroby
Konfigurácia-priemyselnej kvality:
3000W vysokovýkonný-laser, podpora hrubého plechu a vysokorýchlostné rezanie-
Dlhodobá-stabilita:
Kolísanie výkonu je menšie ako ±1,5 % počas 24-hodinovej nepretržitej výroby, vhodné pre trojzmenný výrobný režim
Technické údaje
|
Položka |
Parameter |
|
Laserová vlnová dĺžka |
1060-1080 nm |
|
Výstupný výkon lasera |
1500W-3000W (voliteľné) |
|
Maximálny rozsah rezu |
800 * 800 mm 1000*1000 mm 1250*1250 mm |
|
Presnosť opakovaného polohovania osi X/Y |
± 5 um |
|
Rýchlosť spracovania |
0-500 mm/s |
|
Maximálne zrýchlenie |
1.2G |
|
Presnosť pracovného stola |
Menšie alebo rovné 0,015 mm |
|
Prenosový režim |
Importované pravítko s lineárnym motorom +0.5um |
|
Celý výkon stroja (bez ventilátora) |
Menší alebo rovný 12 kW |
|
Celková hmotnosť celého stroja |
Asi 2200 kg |
|
Vonkajší rozmer (dĺžka*šírka*výška) |
2000*1660*1890mm 2380*1980*2080mm 2630*2370*2080mm (pre referenciu) |
Aplikačné scenáre
1. Špeciálne a veľké motory
- Segmenty statora veternej turbíny: Jadrá veľkých oblúkových sekcií sa spracovávajú po častiach, aby sa vyriešili problémy s dopravou a výrobou
- Veľká vodná turbína: Stator laminácia vonkajší kruh, vnútorný kruh, tvar štrbiny (vetrací otvor, štrbina cievky) Segmentované veľké statorové oblúkové bloky (riešenie dopravných obmedzení)
2. Priemyselný-motor s vysokým výkonom
- Stator a rotor motora s premenlivou frekvenciou: Vonkajší priemer Φ300-600 mm, spĺňa požiadavky vysokoúčinných motorov IE4/IE5
- Jadro motora- odolné voči výbuchu: Spracované so špeciálnym typom drážky a ventilačnou štruktúrou
3. Priemysel plošných spojov
Vysoko presné{0}}rezanie medených a hliníkových substrátov: drážkovanie mikro-nano obvodov a rezanie nepravidelných profilov
Keramický substrát: Presné rezanie super-tvrdých a krehkých materiálov, podporujúce presnosť spracovania na mikrónovej{1}}úrovni pre substráty z nitridu hliníka a oxidu hlinitého
4. Industria pílových listov
Vysoko presné drážkovanie a zubové rezanie diamantových pílových kotúčov, pílových kotúčov-rýchloreznej ocele, pílových kotúčov z legovanej ocele a iných podkladov
Pílové kotúče z tvrdej zliatiny: Precízne spracovanie drážkovania a skosenia pred zváraním základne a reznej hlavy
