Popis produktu
Thelaserová vŕtačka do zafírového sklasa používa na efektívne a rýchle spracovanie tvrdých a krehkých materiálov ako je zafír a sklo. Zaručuje rýchlosť dodania aj kvalitu, vďaka čomu je výkonným nástrojom, ktorý zákazníkom pomáha spoľahlivo a ekonomicky transformovať špičkové-návrhy na masovo{2}}produkované produkty.

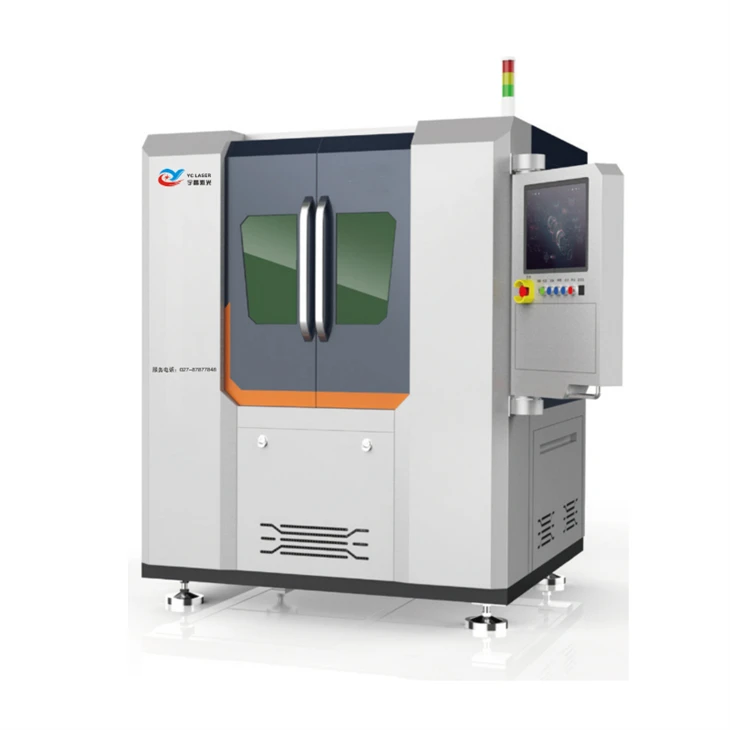

Úvod do zariadenia
Laserová vŕtačka do zafírového skla integruje vysokovýkonný -nanosekundový laser MOPA (dostupný v zelených alebo infračervených vlnových dĺžkach), 2,5D vysokorýchlostnú, vysoko{3}}precíznu galvanometrickú skenovaciu hlavu a automatický vrstvený{4}}by{5}}vrstvový zaostrovací systém, ktorý umožňuje rýchle a presné mikrovŕtanie{{6}.
Jeho XY krížová-uzavretá{1}}rámová štruktúra zaisťuje výnimočnú tuhosť a stabilitu optickej dráhy a zaručuje konzistentný a vysokokvalitný{2}}prenos lúča.
Stroj je poháňaný vysoko{0}}rýchlostným, vysoko{1}}precíznym lineárnym motorom a vybavený mriežkovým pravítkom s vysokým{2}}rozlíšením a plne uzavretým systémom CNC na báze -slučkovej zbernice-. Tento stroj poskytuje vynikajúcu rýchlosť spracovania, mikrónovú-presnosť a dlhodobú{6}}prevádzkovú stabilitu.
Výhody
Integrovaná výroba a obchod:
Vieme prispôsobiť riešenia podľa potrieb zákazníka.
01
Stabilita priemyselnej{0}}triedy:
Zariadenie podporuje nepretržitú výrobu 24/7 s nízkymi nákladmi na údržbu.
02
Troj{0}}úrovňové testovanie:
Ponúkame bezplatné odbery vzoriek a malú{0}}sériovú skúšobnú výrobu (100 – 500 kusov).
03
Nepretržitý výskum a vývoj:
Spolupracujeme s univerzitami na štúdiu mikroskopických mechanizmov interakcie lasera-zafíru, čím zabezpečujeme udržateľné technologické vedúce postavenie.
04
Budovanie priemyselného ekosystému:
Nielenže predávame zariadenia, ale spolupracujeme aj s dodávateľmi a nadväzujúcimi partnermi, aby sme zákazníkom poskytli komplexné riešenia od surovín až po hotové výrobky, čo im pomáha optimalizovať celý dodávateľský reťazec.
05
Technické údaje
|
Položka |
Parameter |
|
Vlnová dĺžka nanosekundového lasera |
532nm/1064nm |
|
Výkon lasera |
30-120W (voliteľné) |
|
Efektívny formát |
400 * 500 mm |
|
Hrúbka dierovania |
Menšie alebo rovné 10 mm |
|
Presnosť dierovania |
±10-20µm |
|
Presnosť opakovaného polohovania osi X/Y |
±3µm |
|
Rýchlosť spracovania |
0-500 mm/S |
|
Maximálne množstvo zrútenia okraja |
20-450µm |
|
CCD vizuálna presnosť polohovania |
±5µm |
|
Požiadavky na elektrickú energiu |
AC220V, 50HZ, menej ako alebo rovné 5KW |
|
Požiadavky na životné prostredie |
Teplota 20-26 stupňov, vlhkosť okolo 50% |
|
Celková hmotnosť celého stroja |
Asi 1600 kg |
|
Požiadavky na životné prostredie |
Teplota 20-26 stupňov, vlhkosť okolo 50% |
|
Vonkajší rozmer (D*Š*V) |
1400×1500×1800 mm (pre referenciu) |
Aplikácie
1. Štrukturálne komponenty spotrebnej elektroniky
Inteligentné hodinky/náramok zafírový krycí štítok: Otvor pre vysielač svetla snímača srdcového tepu, otvor pre mikrofón, otvor na uvoľnenie tlaku
Ozdobný krúžok fotoaparátu: Montážny stĺpik cez otvor na zafírovej platni
2. Okná priemyselných snímačov a prístrojov
Zafírová membrána prevodníka tlaku: Vstupný otvor tlaku, Referenčný tlakový otvor
Priemyselné priezory/pozorovacie okienko: Zafírový montážny otvor pre vysokoteplotné a vysokotlakové prostredie
Prepážka optického prístroja: Otvor otvoru, montážny otvor v optických dráhach
3. Optoelektronika a osvetľovacie zariadenia
Vysokovýkonný LED obalový substrát: Pomocné priechodné otvory vo vzorovanom zafírovom substráte (PSS)
Kryt lasera: Montážny otvor konektora vodného chladenia, otvor pre signálové vedenie
Optický filter: Montážny polohovací otvor
